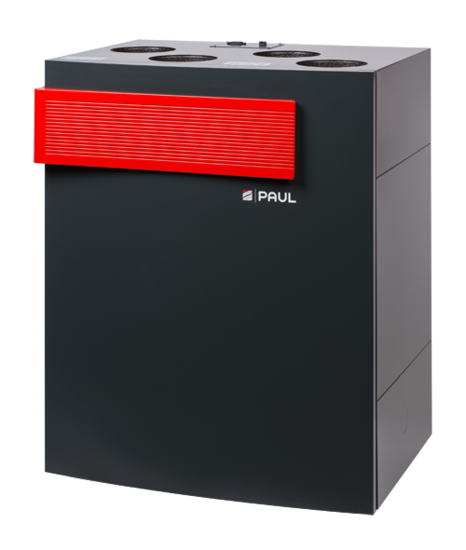

CLIMOS F 200

Vetracia jednotka s rekuperáciou tepla CLIMOS F 200 je určená na vetranie bytových a kancelárskych priestorov s požiadavkou na množstvo vymeneného vzduchu v rozmedzí 50 - 200 m3/hod. Vetracia jednotka je osadená výmenníkom so spätným získavaním tepla. Jednotka je vyrábaná v prevedení A a B, čo umožňuje optimálne navrhnúť pripojené vzduchovody s ohľadom na dľžku a polohu potrubí. Vetracia jednotka je vhodná na vetranie priestorov s úžitkovou plochou do 150 m2.

Vetracia jednotka splňuje vysoké nároky z hľadiska efektivity, účinnosti a komfortnej obsluhy.

Výmenník so spätným získavaním vllhkosti vracia značnú časť vlhkosti z odsávaného vzduchu späť do obytného priestoru. Čerstvý vzduch sa nasáva do obytného priestoru cez filtračnú vložku triedy G5. Na požiadanie je možné vybaviť jednotku i peľovou filtračnou vložkou triedy F7. Vzduch odsávaný z obytného priestoru je filtrovaný filtračnou vložkou triedy G5, ktorá chráni výmenník a ventilátory pred znečistením.

Skriňa jednotky je zhotovená z pozinkovaného oceľového plechu povrchovo upraveného práškovou farbou. Vnútorná strana skrine je obložená hrubou vrstvou penového polypropylénu, ktorá zabezpečuje tepelnú a protihlukovú izoláciu jednotky. a tlmí hluk ventilátorov.

Ovládanie jednotky je možné buď pomocou jednoduchej obslužnej jednotky s fóliovou klávesnicou, alebo komfortnou obslužnou jednotkou s dotykovým displejom, ktorá umožnuje veľmi intuitívne nastavenie a komunikáciu s vetracou jednotkou.

Inteligentná riadiaca elektronika určuje tieto vlastnosti jednotky:

- stupne vetrania: VYPNUTÉ, STUPEŇ 1 - 7 (fóliová klávesnica)
- stupne vetrania: VYPNUTÉ, NEPRÍTOMNÍ, STUPEŇ 1 - 3 (komfortná obslužná jednotka)
- len prívod čerstvého vzduchu alebo led odťah znečisteného vzduchu
- stupne vetrania 1, 2, 3 nastaviteľné v rozsahu 30 - 100% max. výkonu s krokom 1%
- 2 časové programy
- možnosť automatického riadenia pomocou čidiel CO2, vlhkosti alebo kvality vzduchu
- digitálne vstupno - výstupné rozhranie
- možnosť pripojenia tlačidla nárazového vetrania
- upozornenie na kontrolu filtračných vložiek
- ochrana proti zamrznutiu pripojeného teplovodného výmenníka

Voliteľné príslušenstvo:

- riadenie protimrazovej ochrany
- riadenie vykurovacieho registra
- riadenie elektrickej prepínacej klapky zemného výmenníka tepla

FOCUS (F) 200

Vetracia jednotka s rekuperáciou tepla FOCUS 200 je určená na vetranie bytových a kancelárskych priestorov s požiadavkou na množstvo vymeneného vzduchu v rozmedzí 60 - 200 m3/hod. Vetracia jednotka je osadená vysokoúčinným protiprúdovým kanálikovým výmenníkom (európsky patent). Jednotka je vyrábaná v ľavom a pravom prevedení, čo umožňuje optimálne navrhnúť pripojené vzduchovody s ohľadom na dľžku a polohu potrubí. Vetracia jednotka je vhodná na vetranie priestorov s úžitkovou plochou do 150 m2.

Vetracia jednotka splňuje vysoké nároky z hľadiska efektivity, účinnosti a komfortnej obsluhy.

Štandartný výmenník vo vetracej jednotke FOCUS 200 je možné zameniť za výmenník so spätným získavaním vllhkosti, ktorý vracia značnú časť vlhkosti z odsávaného vzduchu späť do obytného priestoru. Čerstvý vzduch sa nasáva do obytného priestoru cez filtračnú vložku triedy G4. Na požiadanie je možné vybaviť jednotku i peľovou filtračnou vložkou triedy F8. Vzduch odsávaný z obytného priestoru je filtrovaný filtračnou vložkou triedy G4, ktorá chráni výmenník a ventilátory pred znečistením.

Skriňa jednotky je zhotovená z pozinkovaného oceľového plechu povrchovo upraveného práškovou farbou. Vnútorná strana skrine je obložená hrubou vrstvou penového polypropylénu, ktorá zabezpečuje tepelnú a protihlukovú izoláciu jednotky. a tlmí hluk ventilátorov.

Ovládanie jednotky je možné buď pomocou jednoduchej obslužnej jednotky s fóliovou klávesnicou, alebo komfortnou obslužnou jednotkou s dotykovým displejom, ktorá umožnuje veľmi intuitívne nastavenie a komunikáciu s vetracou jednotkou.

Inteligentná riadiaca elektronika určuje tieto vlastnosti jednotky:

- stupne vetrania: VYPNUTÉ, STUPEŇ 1 - 7 (fóliová klávesnica)
- stupne vetrania: VYPNUTÉ, NEPRÍTOMNÍ, STUPEŇ 1 - 3 (komfortná obslužná jednotka)
- len prívod čerstvého vzduchu alebo led odťah znečisteného vzduchu
- stupne vetrania 1, 2, 3 nastaviteľné v rozsahu 30 - 100% max. výkonu s krokom 1%
- 2 časové programy
- možnosť automatického riadenia pomocou čidiel CO2, vlhkosti alebo kvality vzduchu
- digitálne vstupno - výstupné rozhranie
- možnosť pripojenia tlačidla nárazového vetrania
- upozornenie na kontrolu filtračných vložiek
- ochrana proti zamrznutiu pripojeného teplovodného výmenníka

Voliteľné príslušenstvo:

- riadenie protimrazovej ochrany
- riadenie vykurovacieho registra
- riadenie elektrickej prepínacej klapky zemného výmenníka tepla

Novus (F) 300, 450

Vetracia jednotka NOVUS 300 od firmy PAUL wärmerückgewinnung je určená na vetranie bytových a kancelárskych priestorov s požiadavkou na množstvo vymeneného vzduchu v rozmedzí 80 - 300 m3/hod. Vetracia jednotka je osadená vysokoúčinným protiprúdovým kanálikovým výmenníkom (európsky patent). Jednotka sa vyznačuje variabilitou v možnostiach montáže, čo umožňuje optimálne navrhnúť pripojené vzduchovody s ohľadom na dľžku a polohu potrubí. Vetracia jednotka je vhodná na vetranie priestorov s rôznou veľkosťou, čo je umožnené nastavením výkonu ventilátorov v širokom rozpätí.

Vetracia jednotka splňuje vysoké nároky z hľadiska efektivity, účinnosti a komfortnej obsluhy.

Štandartný výmenník vo vetracej jednotke NOVUS 300 je možné zameniť za výmenník so spätným získavaním vllhkosti, ktorý vracia značnú časť vlhkosti z odsávaného vzduchu späť do obytného priestoru. Čerstvý vzduch sa nasáva do obytného priestoru cez filtračnú vložku triedy G4. Na požiadanie je možné vybaviť jednotku i peľovou filtračnou vložkou triedy F8. Vzduch odsávaný z obytného priestoru je filtrovaný filtračnou vložkou triedy G4, ktorá chráni výmenník a ventilátory pred znečistením. Automatické riadenie 100% - bypas klapky zabezpečuje prevádzku jednotky v letnom období a umožňuje chladenie obytného priestoru.

Skriňa jednotky je zhotovená z pozinkovaného oceľového plechu povrchovo upraveného práškovou farbou. Vnútorná strana skrine je obložená hrubou vrstvou penového polypropylénu, ktorá zabezpečuje tepelnú a protihlukovú izoláciu jednotky. a tlmí hluk ventilátorov.

Ovládanie jednotky je možné buď pomocou jednoduchej obslužnej jednotky s fóliovou klávesnicou, alebo komfortnou obslužnou jednotkou s dotykovým displejom, ktorá umožnuje veľmi intuitívne nastavenie a komunikáciu s vetracou jednotkou.

Inteligentná riadiaca elektronika určuje tieto vlastnosti jednotky:

- stupne vetrania: VYPNUTÉ, STUPEŇ 1 - 7 (fóliová klávesnica)
- stupne vetrania: VYPNUTÉ, NEPRÍTOMNÍ, STUPEŇ 1 - 3 (komfortná obslužná jednotka)
- stupne vetrania 1, 2, 3 nastaviteľné v rozsahu 30 - 100% max. výkonu s krokom 1%
- 2 časové programy
- možnosť automatického riadenia pomocou čidiel CO2, vlhkosti alebo kvality vzduchu
- digitálne vstupno - výstupné rozhranie
- možnosť pripojenia tlačidla nárazového vetrania<
- upozornenie na kontrolu filtračných vložiek
- ochrana proti zamrznutiu pripojeného teplovodného výmenníka
- riadenie vnútornej bypas klapky

Voliteľné príslušenstvo:

- riadenie protimrazovej ochrany
- riadenie vykurovacieho registra
- riadenie elektrickej prepínacej klapky zemného výmenníka tepla

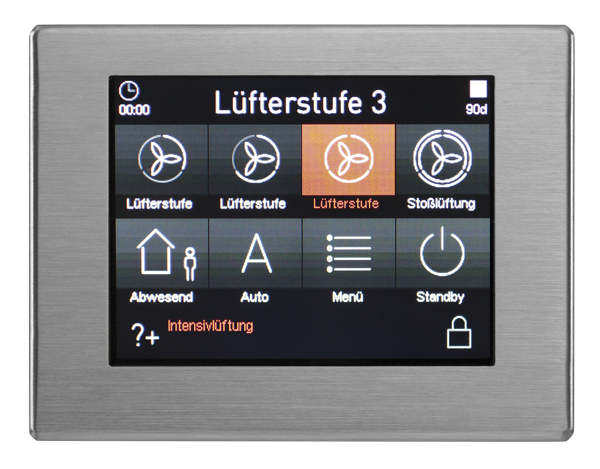

Dotykový displej TFT

Najpoužívanejší riadiaci panel s jednoduchým nastavovaním pre dokonalú kontrolu kvality vzduchu. Slúži na ovládanie všetkých jednotiek od PAUL: Novus, Focus aj Climos

• umožňuje kompletnú kontrolu vetrania

• detailné naprogramovanie systému podľa individuálnych potrieb

• nastavenie týždenného programu v 15 minútových krokoch

• ľahké prepínanie v režimoch víkend, štandard, neprítomný a párty

• nárazové vetranie (doba trvania 15 min)

• stand by režim

• signalizácia potreby výmeny filtrov a chybové hlásenia

• možnosť pripojenia viacerých TFT ovládačov do objektu

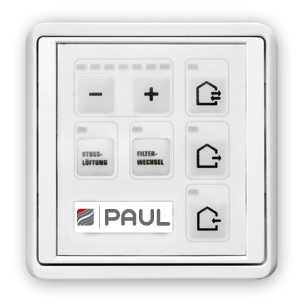

LED panel

Umožňuje nastaviť rôzne režimy. Slúži na ovládanie všetkých jednotiek od PAUL: Novus, Focus aj Climos. LED indikácia zobrazuje stav jednotky a rýchlosť vetrania. Pomocou kombinácie LED diód zobrazuje chybové hlásenia a indikuje potrebu výmeny filtra.


• stand by režim

• stupne vetrania 1 až 7 (nemenné hodnoty)

• nárazové vetranie (doba trvania 15 min)

• režimy „prevádzka len s privádzaným vzduchom“,

• alebo „prevádzka len s odvádzaným vzduchom“

• reset indikácie výmeny filtr

Komponenty vhodné pre pasívne domy (Dr. Wolfgang Feist)
